601系列激光氣體用二級調壓閥

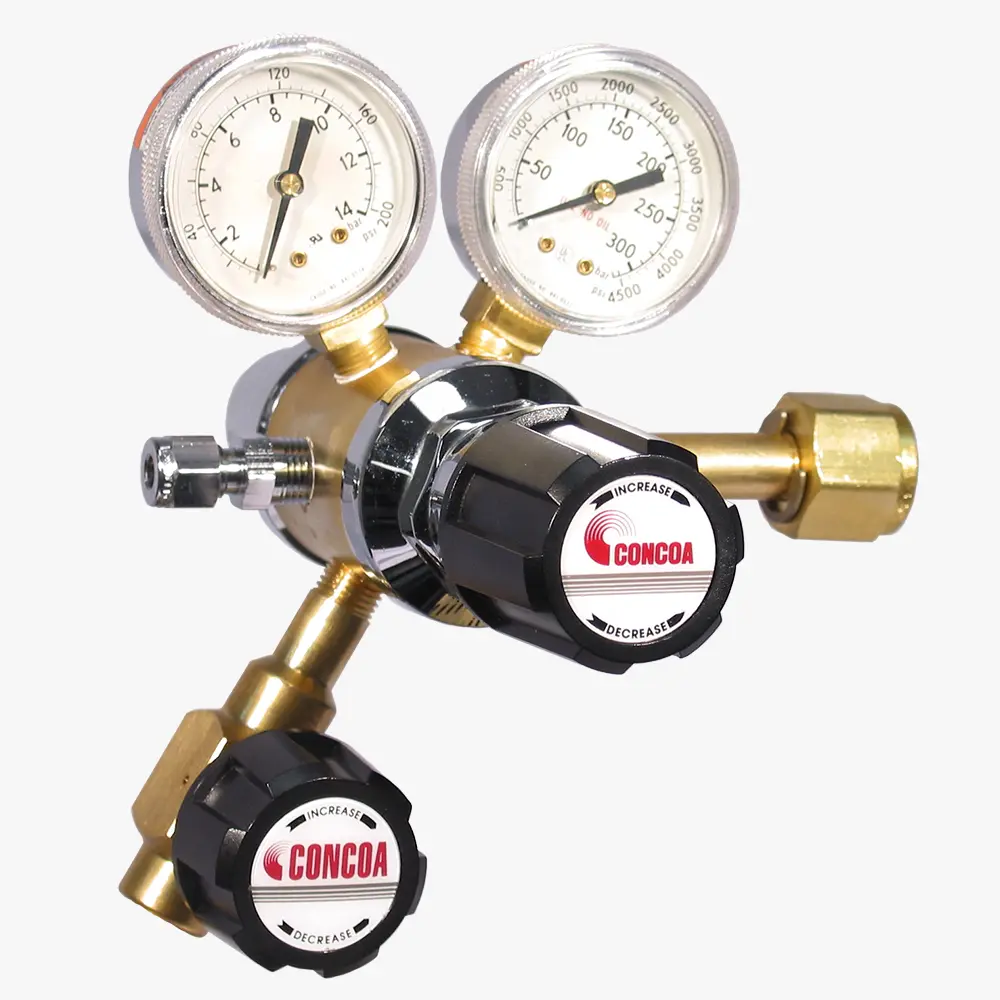

規格：圖示型號6012324-01-320
單位：臺
瀏覽次數：5739
性能標簽：
601系列激光氣體用二級調壓閥，二氧化氮激光諧振腔氣體用氣瓶調壓閥
產品詳細描述
601系列二級調壓閥的設計考慮了光束模式質量，在更換氣缸時幾乎消除了大氣污染。低水平的水分和碳氫化合物含量產生更穩定的發射和更高的諧振器效率。CONCOA的601系列調壓閥具有1×10-8scc/sec的氦氣泄漏率和最小螺紋連接的內置吹掃閥，可提供最低的工業滲透速率。
主要特征
- CAPSULE®閥座提高了可用性和使用壽命
- 卷曲的316L膜片可防止內側擴散
- 二級內部10微米過濾可減少顆粒污染
- 可選的內部吹掃消除了大氣污染
- 可選CGA止回閥可減少大氣暴露
主要性能
- 最大入口壓力：3000PSIG(210bar)；4500PSIG(310bar)
- 主體：黃銅棒材
- 閥蓋：鍍鉻，壓鑄鋅
- 量規：直徑2英寸（50毫米）的黃銅
- 閥座：PTFE
- 入口過濾器：10微米燒結青銅
- 溫度范圍：-40°F至140°F（-40°C至60°C）
- 膜片：316L不銹鋼
- Cv:0.1
- 氦氣泄漏完整性：1 x 10-8scc/sec
- 重量：4.8磅（2.17公斤）
- 符合性：清潔度達到或超過CGA G-4.1；ANSI/ASME B40.1；CRN OH5216.5R2
應用
- 激光純共鳴器氣體：氦氣，氮氣，二氧化碳
- 激光混合共鳴器氣體：三氣體混合，四氣體混合，五氣體混合
- 激光吹掃氣體: 零空氣,氮氣
訂貨信息
| 601 | A | B | C | D | 入口 | 選項 |
| 系列 | 出口壓力 出口壓力表 | 入口壓力表 | 出口裝置 | 裝配/壓力表 | 入口接頭 | 安裝選項 |
| 1: 0~50 0~100PSIG | 0: 無 | 0: ¼" FPT接口 | 0: 裸閥體 | 000: ¼" FPT | A: 激光氣站帶報警(110V) | |
| 2:0~100 0~200PSIG | 3: 0~4000PSIG | 1: ¼" MPT | 1: 標準裝置(PSI/kPa 壓力表) | TF2: ⅛"管接頭 | C: 激光氣體切換系統站 | |
| 3:0~150 0~200PSIG | 8:0~6000PSIG | 2: ¼"管接頭 | 2: 標準裝置(BAR/PSI 壓力表) | TF4: ¼"管接頭 | M: 激光氣站 | |
| 4:0~250 0~400PSIG | 6: ⅛"管接頭 | 3: 集成式吹掃器(PSI/kPa壓力表) | TF6: 3⁄8"管接頭 | N: 調壓閥CGA止回閥 | ||
| 7: 3⁄8"BSP右手側接頭 | 4: 集成式吹掃器(BAR/PSI壓力表) | M06: 6mm管接頭 | P: 入口壓力循環吹掃 | |||
| A: 3⁄8"BSP右手側接頭 | 5: 集成吹掃器，帶接頭* (PSI/kPA壓力表) | CGA | ||||
| M: 6mm管接頭 | 6: 集成吹掃器，帶接頭* (BAR/PSI壓力表) | DIN 477 | ||||
| 8: 內部吹掃，帶緩沖(PSIG/bar壓力表) | BS 341可用 | |||||
| 9: 內部吹掃，帶緩沖(bar/PSIG)壓力表 | ||||||
| *接頭匹配出口裝置 |
