632系列高流量差壓切換系統

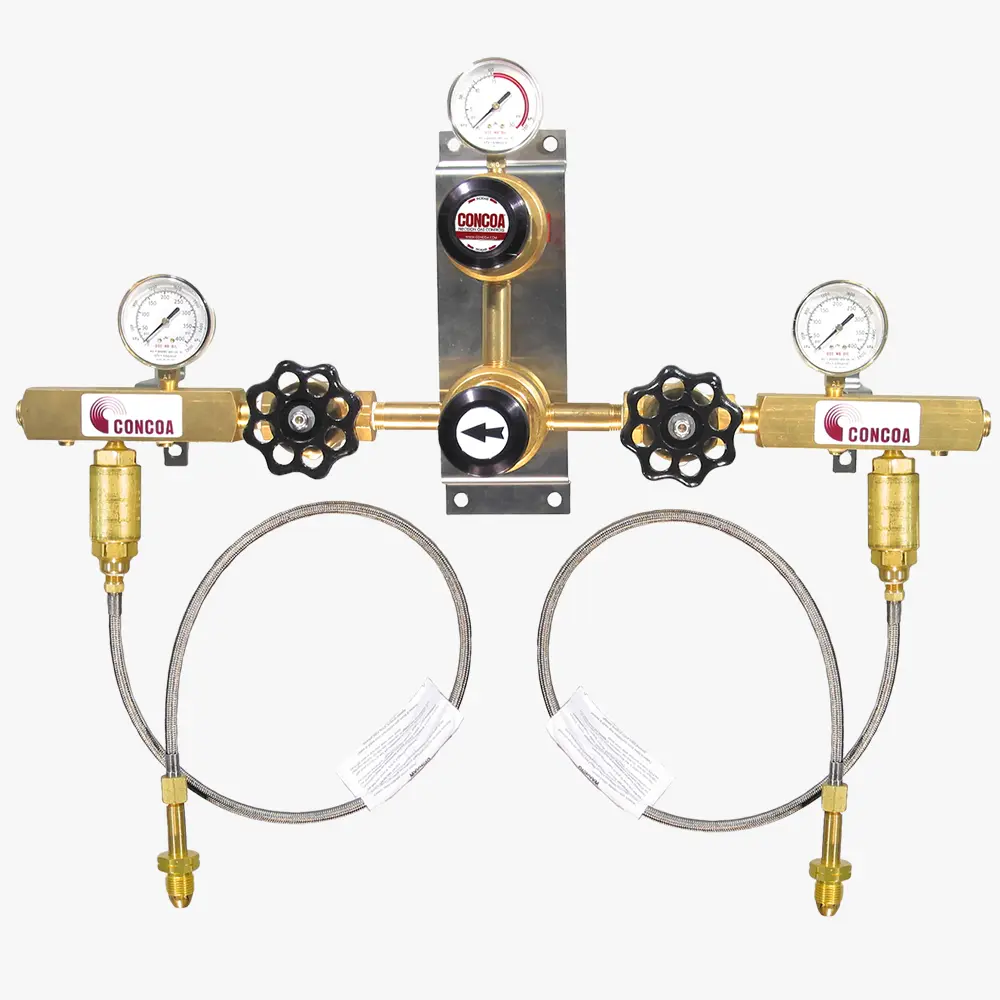

規格：632系列, 圖示型號6321313-01-510
單位：臺
瀏覽次數：4176
性能標簽：
632系列高流量差壓切換系統, 圖示型號6321313-01-510
產品詳細描述
632系列差壓切換系統設計為高流量應用時的一種經濟有效的方案。帶一個簡單的壓力順序控制閥操作, 632系列在流速超過5,000cfh時出口壓力為15, 50或120 psi。簡單化的設計可超過氧氣-乙炔氣 NFPA 51 標準的嚴格要求。選項包含1000W用于CO的加熱器, Advantium報警系統與及用于氫氣的本安柵。
高級特征
• 自動差壓切換系統
• 6700系列調壓閥，允許高流量
• 壓力范圍: 0-15 ~ 0-200 PSIG，應用范圍廣
• 集成了Maniflex 匯流排系統，安裝與擴展方便
• 左側與右側氣罐，保證儲備供氣
應用
氫氣氣層：連續供氣
CO 培育箱氣氛：性能可靠
氧氣-乙炔氣加熱、銅焊或切割：符合NFPA設計
焊接保護管道氣體：供氣可達100 drops
飲料計量系統：液態或高壓
材料
壓力順序控制閥與管道調壓閥：黃銅棒料
膜片：玻纖增強型Neoprene
箱體：丙烯酸粉末涂層鋼材
管接頭和接口：316 不銹鋼, 黃銅,與銅
內部密封：PTFE
閥座：Neoprene, PTFE與Viton®
壓力表和壓力開關：黃銅, 青銅與不銹鋼
止回閥：黃銅, Viton®密封
技術指標
最大入口壓力：3000 PSIG (210 BAR)，4500 PSIG (310 BAR)
溫度范圍：-40 ~ 140°F (-40 ~ 60°C)
最大流量：5000 SCFH (2360LPM)
入口接頭：½” FPT
出口接頭：½” FPT
重量：54 lbs. (25 kg)
訂貨信息
| 系列 | 出口壓力/方向 | 入口及壓力表配置 | 軟管/側 | 最大入口壓力 | -氣瓶連接 | 選項 |
| 632 | 1: 0-15 PSIG* (0-1 BAR)左側出口 | 0: 1⁄ 2" FNPT (PSIG/kPa) | 0: 無 | 1: 3000 PSIG (210 BAR), 無報警功能† | CGA, DIN 477, | F: 每個軟管上有阻火器 |
| 2: 0-50 PSIG (0-3 BAR)左側出口 | 1: 主閥(PSIG/kPa) | 1: 1x36" | 2: 3000 PSIG (210 BAR)，帶報警功能*† | BS 341及其它可用接頭 | H: 120 V加熱器 | |
| 3: 0-120 PSIG (0-8 BAR)左側出口 | 2: 微型匯流排 (PSIG/kPa) | 2: 2x36" | 3: 300 PSIG (20 BAR)，無報警功能 | 無軟管時，用-001； | J: 220 V加熱器 | |
| 7: 0-150 PSIG (0-10 BAR)左側出口 | 3: 主閥，帶微型匯流排(PSIG/kPa) | 3: 3x36" | 4: 300 PSIG (20 BAR)，帶報警功能* | 有軟管無氣瓶連接時用-000 | ||
| A: 0-15 PSIG* (0-1 BAR)右側出口 | 4: 1⁄2 " FNPT (PSIG/BAR)2 | 4: 4x36" | 5: 4500 PSIG (310 BAR)，無報警功能† | PTFE內襯軟管用于氧氣， | ||
| B: 0-50 PSIG (0-3 BAR)右側出口 | 5: 主閥 (PSIG/BAR) | A: 1x24" | 6: 4500 PSIG (310 BAR), 帶報警功能*† | 含累積器延長段， | ||
| C: 0-120 PSIG (0-8 BAR)右側出口 | 6: 微型匯流排 (PSIG/BAR) | B: 2x24" | 7: 3000 PSIG (210 BAR), 無報警功能‡ | 防止絕熱壓縮引起的點火。 | ||
| G: 0-150 PSIG (0-10 BAR)右側出口 | 7: 主閥，帶微型匯流排 (PSIG/BAR) | C: 3x24" | 8: 3000 PSIG (210 BAR), 帶報警功能*‡ | PTFE內襯軟管 | ||
| D: 4x24" | 不能用于氦氣或氫氣 | |||||
| J: 1x72" | †僅僅用于高壓 | |||||
| K: 2x72" | ‡帶高壓儲備的液態氣瓶初級 | |||||
| L: 3x72" | *需要入口配置選項6或7。未含報警。 | |||||
| *乙炔時出口壓力表有紅線報警 | M: 4x72" | 參見下面選項。 |
相關選項
| 選項 | 訂貨號 | 描述 |
| Altos 2 遠程報警系統 | 575 0025-01-000 | 提供耗盡氣源到遠處的聲光報警。 |
